一、概述
1．    產品型號名稱
礦用本質安全型FHD400／31.5Z型電液控換向閥，由DF1.2/31.5型電磁先導閥和整體液控換向主閥組成，電磁先導閥將電磁能轉換為液壓能，液壓能作用在主閥控制活塞上，實現主閥閥芯的開、閉，達到換向目的。
2．    產品型號組成及其代表意義
F  H  D  400  / 3 1.5  Z

                                整體主閥（補充代號）
                                公稱壓力31.5MPa
                                公稱流量400L/min
                                電液控制
                                換向閥
                                閥
3．    產品生產代號
TMFHYD（14+6）.00
4．    主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，通過閥的換向功能控制液流方向，實現液壓支架各機構的動作。
5．    產品特點
　5.1采用電液控制，可實現手動按鈕操作和電液控制操作；
5.2流量大，高低壓密封可靠，產品使用壽命長；
5.3可實現兩個工作口同時供液；
5.3使用維護方便；
6．    使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
    (3) 大氣壓力：80~110KPa；
    (4) 無顯著震動和沖擊的地方；
(5)有沼氣（甲烷）及煤塵爆炸，但無破壞絕緣的腐蝕性氣體環境中。
(6)工作介質為經過25μm高精度過濾器過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
二、結構特征與工作原理
1．    電液換向閥的總體結構、及工作原理
該閥的總體結構見圖7-1。
該閥由整體液控換向閥、電磁先導閥、手動先導閥及緊固螺栓組成。整體液控換向閥又由進、回液單向閥、過濾器、閥體及閥芯組成，詳見備件說明，根據每個閥芯所控制千斤頂或立柱，所需流量大小選擇不同通徑的閥芯，通過操作電磁先導閥手動按鈕或吸合電磁先導閥內部電磁鐵來切換高壓液流的方向，實現液壓支架各機構的動作，操作電磁先導閥一側的手動按鈕，控制另一側主閥閥芯的動作。從而實現液流的換向。其中十四功能為電控，六功能為手動。
2. 電液控換向閥的組成

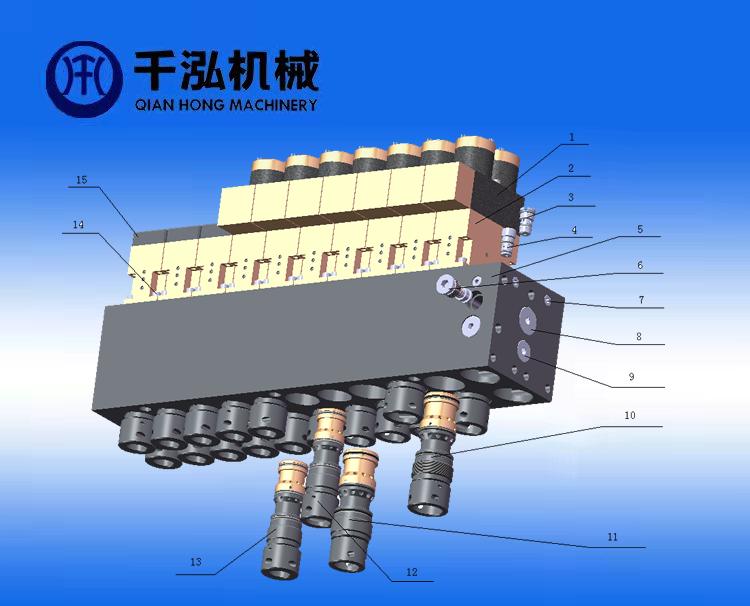

該整體主閥組具有20個工作口，均采用整體插裝結構，由回液單向閥、進液單向閥、過濾器、閥芯、手動先導閥、電磁先導閥及主閥等組成；根據接口和通道不同閥芯又分為DN20、DN10、DN12A、DN12B四種二位三通閥芯組件。詳見圖7-2。
1、電磁鐵；2、先導閥；3、回液單向閥；4、進液單向閥；5、主閥體；6、過濾器；7、堵1；8、堵2；9、堵3；10、DN20閥芯；11、DN12A閥芯；12、DN12B閥芯；13、DN10閥芯；14、M5X16螺釘；15、手動裝置；
20功能電液控換向閥其中14功能為電控換向閥，其余6功能為手動換向閥。根據通徑與接口不同又分為四種閥芯，電液控換向閥進出液口均采用DN25接口。
三、技術特性
1．    主要性能
實現工作面液體換向控制。
2．    主要參數
額定工作流量  400L/min
額定工作壓力  31.5MPa
控制壓力      大于10MPa；
額定電壓      12VDC
額定電流      110mA
四、安裝、調試
將閥固定在支架合適位置，安裝牢固可靠，避免隨系統壓力波動而震動，在閥的上下左右都留有安裝螺紋孔。作為支架電液控的關鍵元件，要做好防護，保證電液控換向閥在支架動作和采煤過程中，不受擠壓和碰撞，特別是電磁先導閥部分，更應特別保護，防止因為異物碰撞造成電磁先導閥損壞和誤動作，產生安全隱患。
液壓系統的連接應嚴格按照支架液壓系統圖連接。連接過程要保證系統各元件清潔干凈，要求膠管和閥接口連接前均有塑料防塵堵頭，防止贓物直接進入系統；整體電液控換向閥建議使用與之相配套的長U型卡。

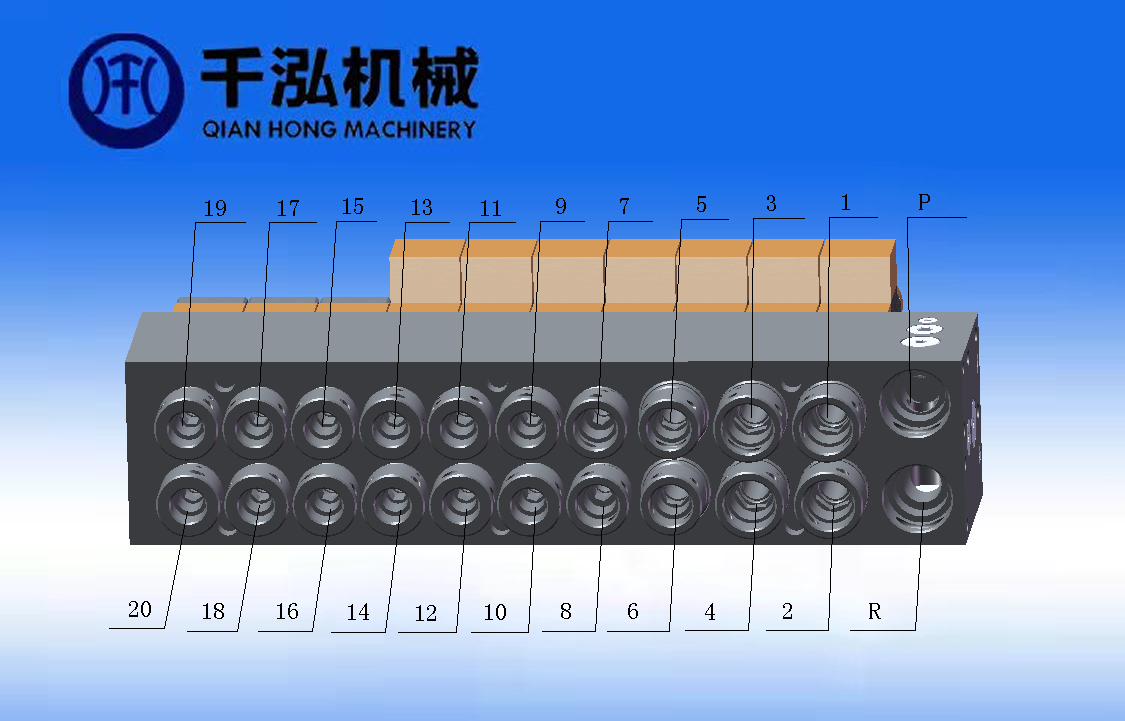

在系統連接完畢后，通液試驗前應進一步確認各功能口對應連接正確，避免程序動作時因為誤連造成設備及人員傷害。特別注意電液控換向閥的進、回液口的連接是否正確，如果接反將造成電液控換向閥的損壞。各功能口連接如圖所示。 P、進液口；R、回液口；1、拉架（DN20）；2、推溜（DN20）；3、升前柱（DN20）；4、升后柱（DN20）；5、降前柱（DN12A）；6、降后柱（DN12A）；7、伸伸縮梁（DN12B）；8、收伸縮梁（DN12B）；9、伸抬底；10、收抬底；11、伸護幫；12、收護幫；13、移架噴霧；14、機道噴霧；15、伸頂梁側護、16、收頂梁側護；17、伸掩護梁側護；18、收掩護梁側護；19、調底座伸；20、調底座收。
▲危  險：更換電磁先導閥前，應確保高壓液切斷。
▲警  告：更換電磁先導閥后，要確保斷面密封件完好，如果缺損將造成高壓液從斷面噴出，對人員造成傷害。
▲警  告：連接主閥螺栓為特殊要求螺栓，切忌用其他產品替代。
五、使用、操作
電液控換向閥在井下要做到定期維護，檢查各接口是否聯接緊固可靠；是否存在漏串液現象；定時檢查支架過濾器，確保介質清潔度要求。檢查主閥小過濾器是否堵塞，各先導閥動作是否靈活可靠。先導閥連接器連接是否正確可靠，電液控換向閥保護措施是否到位，確保電液控換向閥防砸、防碰、防高壓水沖擊。
電液控換向閥可以同時進行手動和電動操作，一般情況下，不建議使用手動操作（6功能手動電磁先導閥除外），盡量使用控制器鄰架操作和程序操作。嚴禁使用改錐等工具直接操作電磁先導閥按鈕。
▲警  告：電液控換向閥的使用及操作要經過培訓，培訓合格后方可上崗；
▲警  告：在操作支架時，要確認操作動作對人員和其他設備不造成傷害；
▲當  心：電液控制系統支架一般不提倡本架操作，所以盡量不要使用本架操作，特別是直接操作電磁閥。
六、故障分析與排除

故障現象	原因分析	排除方法	備注
支架動作緩慢	工作液不干凈 更換膠管或接頭時進入贓物	更換已經堵塞的過濾器，上井后清洗。
電磁先導閥與主閥連接處漏液	電磁先導閥端面處O形圈失效	更換電磁先導閥端面處O形圈
手動動作、電動不動作	電磁閥頂桿調節不合適、連接器松動或損壞。	檢查連接器連接或重新調節頂桿。
動作復位慢。	電磁閥頂桿發卡或彎曲	更換電磁閥頂桿或支架更換電磁先導閥
主閥不動作時有嘶嘶聲	閥芯串液	更換對應閥芯，舊閥芯上井更換閥座

七、出現故障時的處理程序和方法
出現故障時必須關閉泵或截止閥，然后進行井下現場處理并將閥拆下（同時換上備用閥）上井維修。在拆卸閥或零件時要使用專用拆卸工具，特別注意的是主閥閥芯換好后一定要擰緊螺紋，一般不允許井下拆開閥芯，閥芯整體更換即可以，閥芯的維修必須上井后經專業人員修理。更換電磁先導閥后，要注意端面密封圈，保證端面密封件完好，連接螺釘一定要擰緊。
▲危  險：嚴禁高壓對產品進行維修、更換，防止維修中誤觸按鈕或鄰架程序動作，主閥動作造成人員傷亡。
八、維修
維護維修工作必須在地面進行。地面維護工人要求受過相關專業培訓，維修車間要求保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件；密封件要求全部更換。維修后的閥必須重新進行密封和性能實驗，合格后方可下井使用。
注意：
1、必須在高壓卸壓后，方可拆卸；
2、本產品為本安型產品不得改變本安元件的型號及參數；
　　3、本產品屬安全標志管理的產品，不得用其他形式的產品代替，如更換必須使用本公司產品;
九、運輸、貯存
1．運輸
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在閥的接口處加塑料堵進行防塵。
十、開箱及檢查
開箱時要正規操作，嚴禁對閥進行機械沖擊碰撞。開箱檢查時，箱中應包括下列文件：產品合格證、使用說明書、裝箱清單。

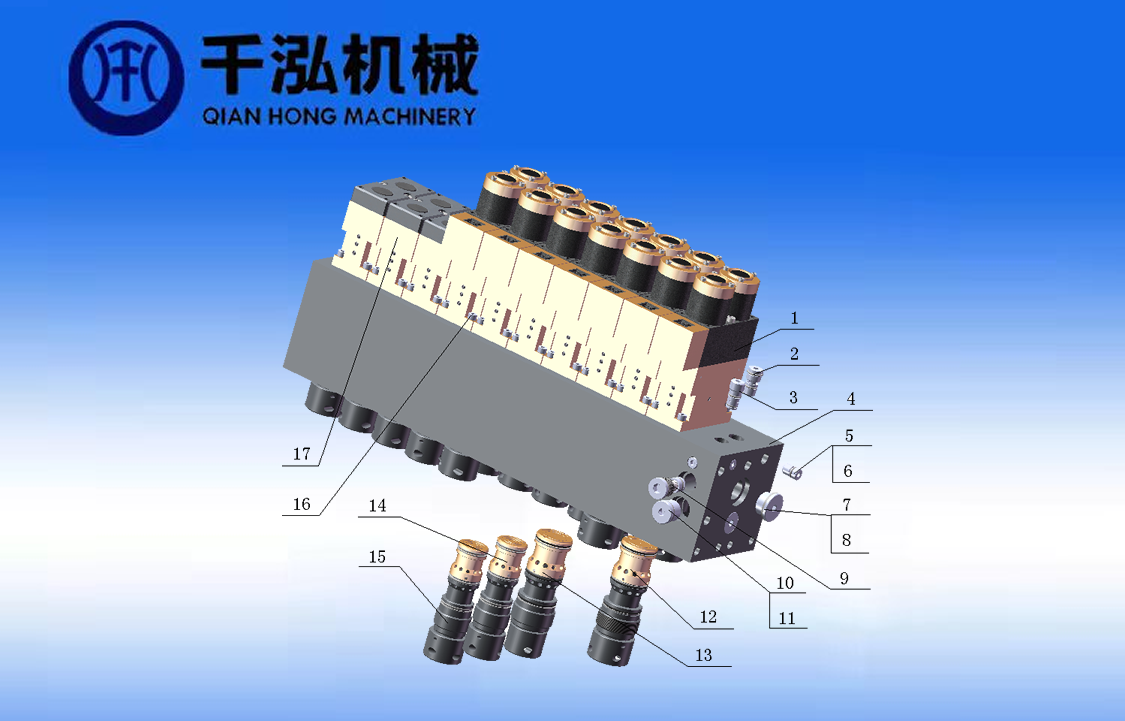

十一、產品備件明細表

序號	數量	名稱	品號	備注
	1	20功能電液控換向閥	30104002
1	7	電磁先導閥	20900000
2	1	回液單向閥	20106000
3	1	進液單向閥	20107000
4	1	閥體	20102009
5	5	螺堵1	20102003
6	5	O形圈	22100007
7	3	螺堵2	20102004
8	3	擋圈	22104053
9	1	過濾器	20108000
10	3	螺堵3	20102005
11	3	O形圈	22100023
12	4	DN20閥芯	20104000
13	2	DN12A閥芯	20110014
14	2	DN12B閥芯	20110015
15	12	DN10閥芯	20103002
16	40	M5X16螺釘	10501292
17	3	手動先導閥	20900018
18	2	螺栓M3 X6	10502017

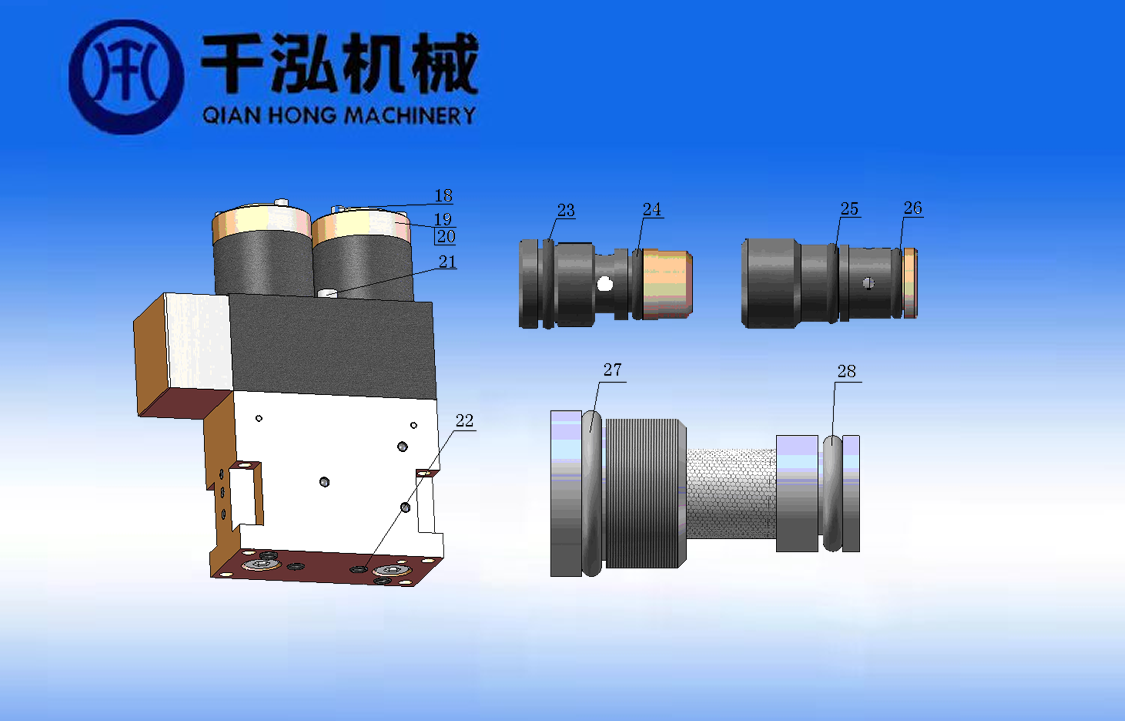

19	1	電磁鐵	20900014
20	1	先導閥	20900001
21	4	M5X50螺栓	10501299
22	4	O形圈3.4X1.9	22100384
23	1	O形圈11.8X1.8（C92）	22100166
24	1	O形圈9X1.5（EKM）	22100340
25	1	O形圈9X1.8（C92）	22100161
26	1	O形圈8X1.5（EKM）	22100341
27	1	O形圈20X2.4	22100021
28	1	O形圈14X2.4	22100015

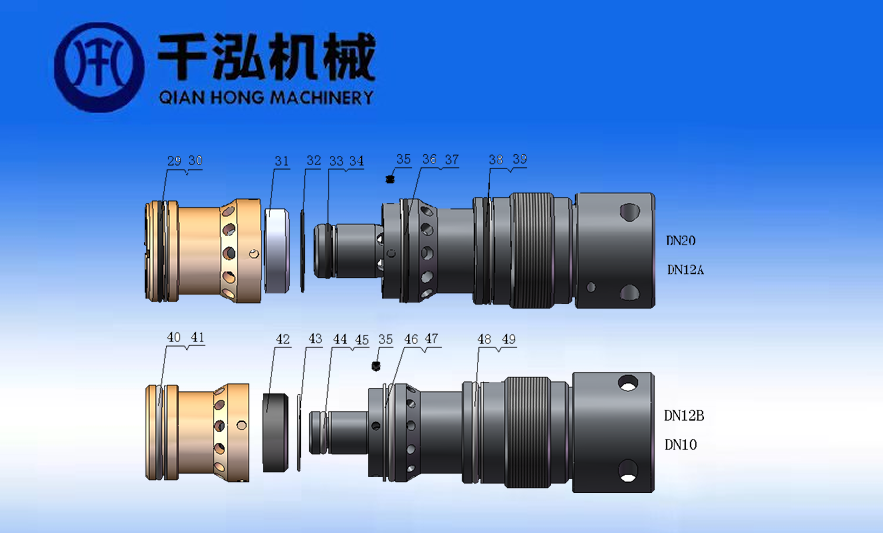

29	1	O形圈31.5X1.8	22100184
30	1	檔圈34.9X32.2X0.8	22104044
31	1	閥座	20104005
32	1	O形圈27X0.8	22100333
33	1	O形圈15 X 2	22100331
34	1	擋圈18.4 X15.2 X0.8	22104041
35	1	限位螺釘	10508121
36	1	O形圈32.5X1.8	22100185
37	1	檔圈35.9X33.2X0.8	22104045
38	1	O形圈33.5X1.8	22100186
39	1	檔圈36.9X34.2X0.8	22104046
40	1	O形圈25X2	22100336
41	1	檔圈28.9X26X0.8	22104050
42	1	閥座	20103006
43	1	O形圈22X0.8	22100339
44	1	O形圈9X2	22103194
45	1	檔圈12.9 X9.5 X0.8	22104047
46	1	O形圈26X2	22100337
47	1	檔圈29.8X27X0.8	22104051
48	1	O形圈27X2	22100338
49	1	檔圈30.8X28X0.8	22104052

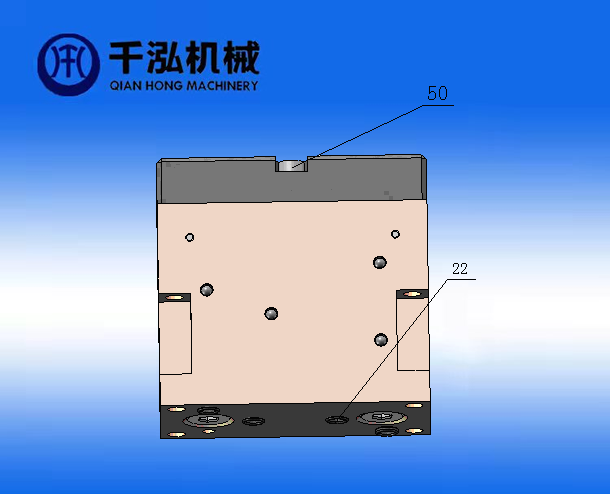

50	6	M5X16螺釘	10501292
